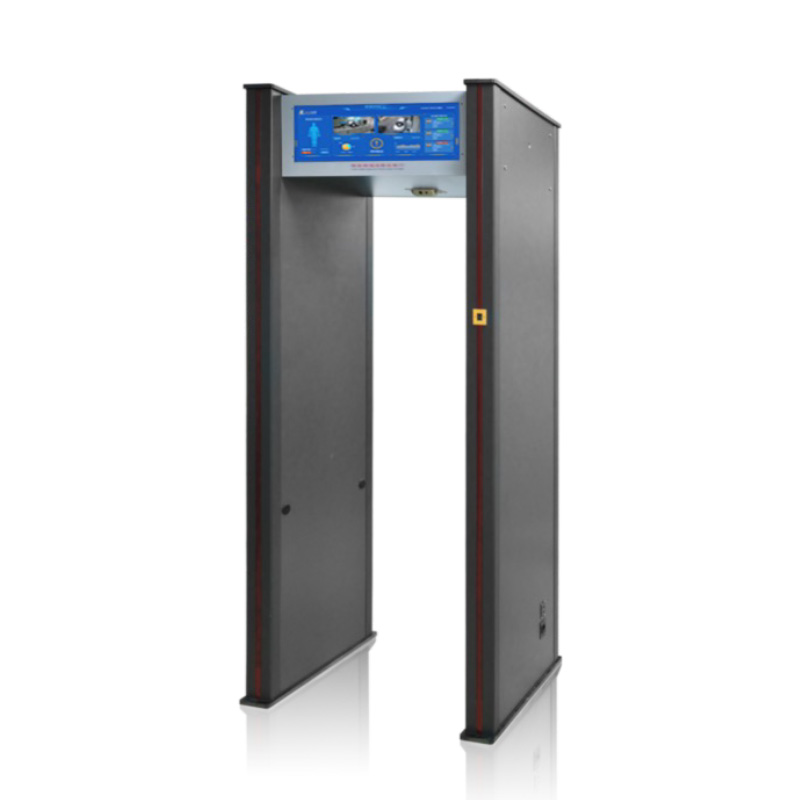

2022款A(yù)D-2286W智慧安檢門
- AD-2286W是andvn基于Windows平臺開發的新一代安檢技術，功能更強大，可開發延伸性更強，集成性更高，更智能，可無縫對接各種安檢聯網與互動需求。AD-2286W型安檢門是一款集金屬探測，體溫檢測、人臉抓拍、人臉庫、數據儲存、并兼容各種不種規格屏幕等新型安檢門。
產品介紹
AD-2286W是andvn基于Windows平臺開發的新一代安檢技術，功能更強大，可開發延伸性更強，集成性更高，更智能，可無縫對接各種安檢聯網與互動需求。AD-2286W型安檢門是一款集金屬探測，體溫檢測、人臉抓拍、人臉庫、數據儲存、并兼容各種不種規格屏幕等新型安檢門?？梢詽M足許多場合要求的健康篩查，如人臉抓拍，數據儲存和安全檢查等需求，這款安檢門做到了將通過人員的人臉信息，溫度，通行時間等統一記錄管理，使用者可以直觀的看到每個通行人員的通行信息。測溫后通過門體能快速感應行人是否攜帶金屬物品，防止刀具、槍支等危險品混入，具有探測準、靈敏度高、追溯性強等特點的安全檢查，并可根據客戶安檢現場需求定制各種功能。
 |  |  |  |
產品優勢：

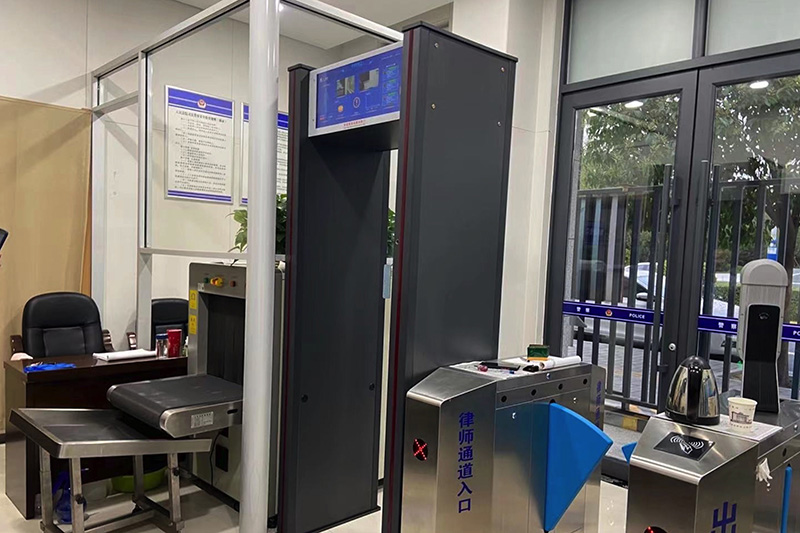

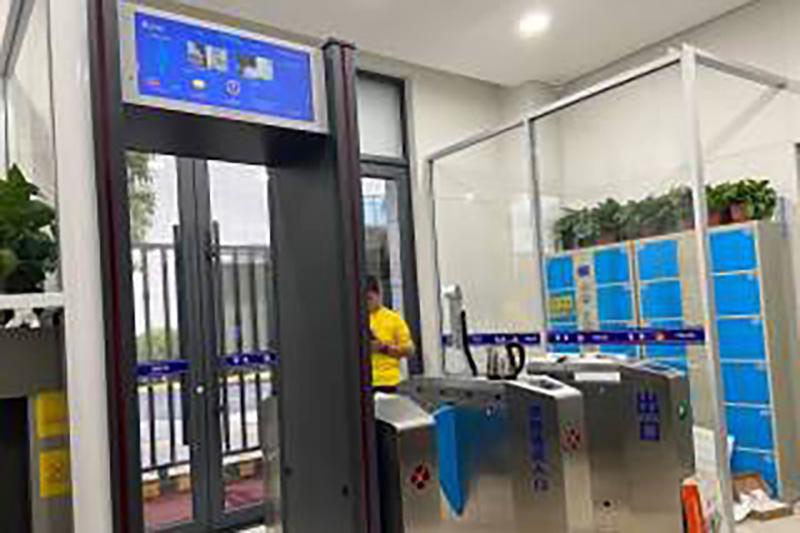

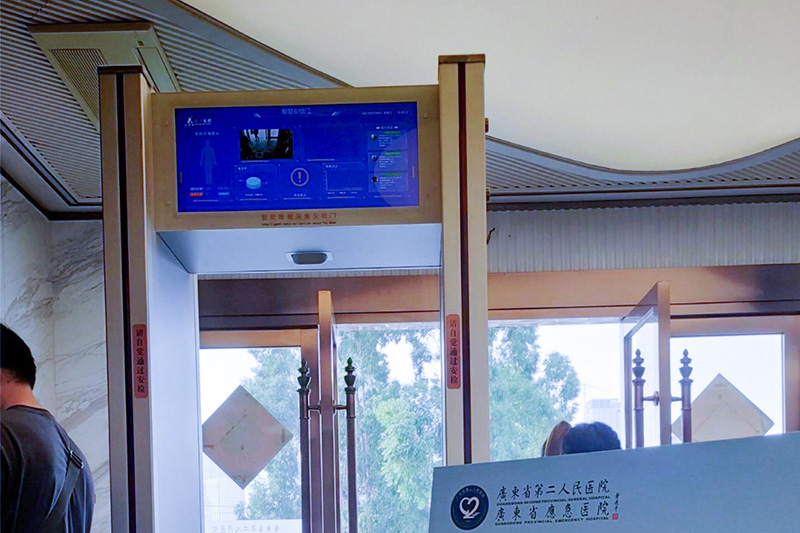

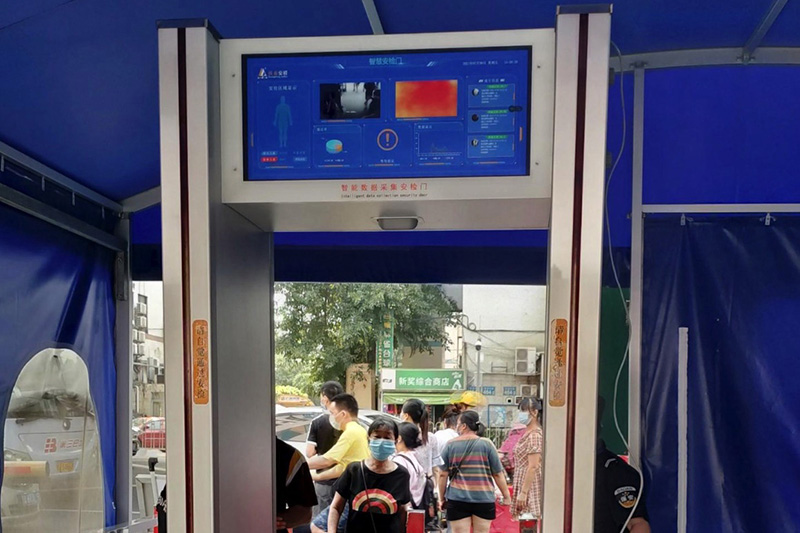

廣泛應用于：監獄、看守所、軍隊、軍工、公安、政府單位、戒毒所、研發中心、交易中心、商業會議場所、大型企業、機場，車站，出入境檢查站等人員密集場所。
本產品標配：熱成像測溫模塊，人臉抓拍模塊，數據儲存模塊。
選配功能：人臉機測溫模塊、閘機、聯網模塊等其他開發模塊。
資質認證：
本公司已通過ISO9001質量認證、ISO14001環境認證、OHSAS28001職業健康體系認證、五星級售后服務體系認證、守合同重信用企業、國家AAA級信用企業等。
本公司榮獲國家高新技術企業、中國十大特種裝備品牌、中國警用裝備十大品牌、科技型企業、進出口企業等。
本產品并取得公安部檢驗報告、廣東省高新技術產品、歐盟CE認證、ROSH認證、美國FCC國際認證、多項軟件著作權證、實用新型專利、外觀專利、發明專利等。
功能參數：
基于Android平臺 | 系統基于Windows平臺。處理器為高的性能I3八代處理器，主頻4GHz，內部集成UHD630 GPU.內存8GB,256GB存儲空間，帶WIFI。 |
25.7寸屏幕 | 配備25.7寸高清HDMI顯示器，分辨率達到2560*1080。面板類型為IPS，可視角度可達全視角。 |
人臉識別 | 采用1080P高清USB攝像頭采用3.6mm焦距鏡頭，視角大于等于90°，支持低照度，寬動態等功能。支持黑白名單功能，可對已錄入名單的通行人員進行抓拍驗證，并對陌生通過人員能抓拍并記錄。 |
※探測靈敏度 | *4000級靈敏度，0-3999級可選。 |
多區位設置 | 可設置安檢門為“6區”，“12區”和“18區”三種模式，（區位燈在前后門板雙側位置） |
門板區位燈 | 四側區位燈顯示，報警時門體會指示報警區域，可多區域同時產生報警 |
語言選擇 | 中英文切換（可定制其他語言） |
外殼防護等級 | IP41 |
※通行人數統計 | 具有“前+后+"、"前+后-"、"分別計數"三種計數模式 |
※探測精度 | 符合GB 15210-2018混合類標準，可檢測到一角硬幣，不會出現漏報和誤報 |
拋物模式 | 可設置探測模式為“拋物探測”，在該模式下將1角硬幣拋過樣機，樣機應能產生報警 |
※工作頻率自行設置 | 工作頻率手動在7000Hz～8999Hz范圍內設置，依次開啟相鄰的兩臺安檢門，可自行設置工作頻段。 |
※探測模式設置 | 可設置探測模式為“全部金屬”，“有色金屬”和“黑色金屬” |
開機頻率自動設置 | 依次開啟相鄰的樣機，后開啟的樣機能自動設置工作頻率 |
濾波模式設置 | 可設置濾波模式為“帶通濾波”，“高通濾波”，“低通濾波”和“不濾波” |
※熱成像測溫功能 | 配備熱成像測溫模塊，當人員通過安檢門時，熱成像模塊可測量到通過人員的體溫并進行語音播報，當溫度超過閾值時，安檢門可進行語音報警提醒。前端可將采集到的該通過人員人臉信息，安檢門通過情況和紅外測量溫度整合在通過信息欄中，通過信息在主界面的右側滾動顯示，如果通過人員溫度超過閾值時通過信息框會變?yōu)榧t色。熱成像傳感器分辨率不小于250*190，視場角不小于40°*30°，測溫范圍為0℃-+50℃。熱成像溫度傳感器的測量距離為2m以內 ，通行效率不小于60人次/分鐘。 |
※測溫人臉機閘機功能（選配） | 安檢門入口處配置了一臺8寸測溫一體機。在出口處配備了一臺小型圓柱擺閘。人臉機驗證模式支持白名單驗證，身份證驗證和測溫驗證。人臉機支持語音播報功能，口罩識別功能，考勤管理功能，人臉管理以及黑名單功能。當人員在人臉機前驗證通過后，閘機即打開，當人員走出閘機后，閘機關閉。通過驗證人員的驗證信息（人臉，體溫，時間，人員類別以及身份證信息）可同步在安檢門顯示屏上顯示，驗證信息可傳送至后臺進行管理。 |
※測溫溫度誤差 | 30℃、34℃、36℃、37℃、36=8℃范圍的測溫誤差應該在±0.2℃以內（溫度傳感器與標準溫度源距離為5CM） |
熱成像傳感器 | 測溫?zé)嵯衲＝M是基于晶圓級封裝非制冷氧化釩紅外探測器開發的一款高性能紅外熱成像產品，分辨率256*192，視場角42°*32.1°，圖像幀率25Hz。支持自動溫度修正以及多擋位圖像細節增強。 |
※人臉抓拍儲存功能 | 采用1080P超清攝像頭，視角可達90度，系統帶人臉識別算法當攝像頭識別到通過人臉后會將人臉記錄到系統中，并且支持口罩識別。 |
通過信息展示功能 | 當人員測量體溫并通過安檢門后，安檢門系統可將采集到的該通過人員人臉信息，安檢門通過情況和紅外測量溫度整合在通過信息中，通過信息在主界面的正下方顯示，如果通過人員溫度超過閾值通過信息框會變?yōu)榧t色。 |
※平臺管理功能 | 歷史通過信息可登錄后臺篩選查看，可儲存不小于10000人的通過相片及報警信息，可按年月日進行回查，并支持將數據導出至U盤。 |
※人形圖示報警區域顯示功能 | 軟件界面具有人型報警區域展示圖，可實時顯示當前通過人員的對應防區的報警 |
※數據統計功能 | 具有有數據統計功能，能對一段時間內的報警和通過數據進行統計，生成通過情況統計圖和正常異常統計圖，統計圖支持導出到U盤 |
數據查看功能 | 具有篩選查看某個時間段內的報警和通過情況的功能 |
※萬年歷顯示功能 | 可以屏幕上顯示”年、月、日、星期”，萬年歷可設置 |
※報警時間設置功能 | 可設置報警時間（1s-60s)和報警音量（0-99） |
※可視化靈敏度調節 | 調節靈敏度時，對應防區的LED門柱燈應點亮 |
※離線升級功能 | 可通過USB接口進行升級 |
※日志功能 | 具有日志功能，日志內容包含登錄、設置、非法操作、非正常關機等信息。 |
外殼防護等級 | 室內工作型 |
技術參數：

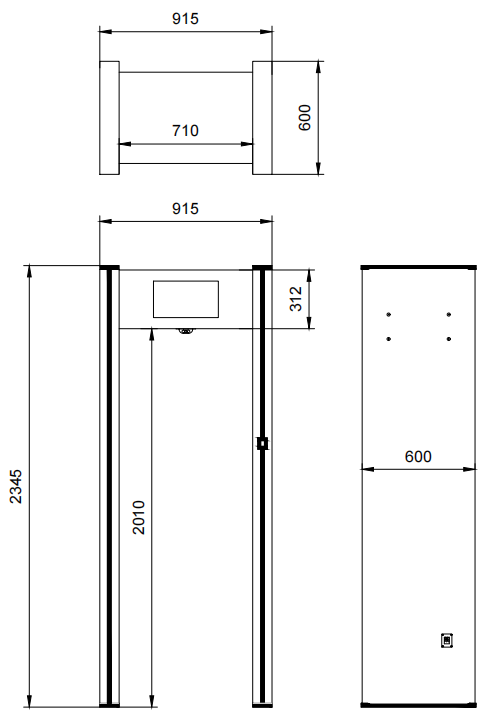

整體尺寸 | 2345* 915* 600MM | 通道尺寸 | 2010* 710* 600MM |
工作電源 | AC 110V-240V 50/60Hz | 防水等級 | IP41 |
實際功耗 | ≤60W | 信號頻率 | 7000Hz-8999Hz |
工作環境溫度 | -20℃-45℃ | 工作環境濕度 | ≤98% |
絕緣電阻 | 158MΩ | 報警*聲音 | 110dB |
人臉機參數（選配）：
硬件 | ||
處理器 | 雙核 ARM Cortex-A7 | |
操作系統 | 嵌入式Linux操作系統 | |
存儲 | 1GB內存 + 8GB eMMC | |
視角 | 垂直視角：30°；水平視角：30° | |
成像器件 | 1/2.8" Progressive Scan CMOS | |
鏡頭 | 6mm | |
二維碼閱讀模塊（選配） | 支持QR Code、PDF417、ECC200、EAN13、Code128等二維碼和一維碼 | |
刷卡模塊 | 13．56MHz，支持Mifare S50、S70卡，ultralinght卡，NTAG卡，DESFire D21、D41、D81，非接觸CPU卡 | |
Wifi模塊(選配) | 2.4GHz頻段，IEEE802 b/g/n協議；5GHz頻段，IEEE802 a/n/ac協議 | |
揚聲器 | 標配，語音播放內容可定制 | |
測溫性能 | ||
測量環境 | 16℃-40℃，室內無風（詳見備注） | |
測溫鏡頭 | 歐洲進口原裝鏡頭 | |
傳感器類型 | 歐洲進口醫療級傳感器 | |
測量精度 | ±0.3℃ | |
溫度分辨率 | 0.1℃ | |
測溫距離 | ≤30cm | |
響應時間 | 300ms | |
性能 | ||
識別高度 | 1.2~2.2米，角度可調 | |
識別距離 | 0.3~1.5米，視鏡頭可變 | |
識別時間 | 小于0.3秒 | |
記錄容量 | 8萬條抓拍記錄 | |
人臉容量 | 30000張 | |
屏幕亮度 | ≥400 cd/m2 | |
接口 | ||
開關量輸出 | 1 路開關量輸出，其他GPIO口可以定制線 | |
USB接口 | 1 路 USB 接口做device | |
網絡接口 | 1 個 RJ45 10M / 100M 自適應以太網口，可定制千兆網口 | |
韋根接口 | 1 路韋根接口輸出，1路韋根接口輸入 | |
通訊接口 | 1 路 RS485 接口 | |
攝像頭參數 | ||
攝像機 | 雙目攝像頭，可見光和近紅外，支持活體檢測 | |
有效像素 | 210 萬有效像素，1920*1080 | |
*照度 | 彩色 0.01Lux @F1.2(ICR);黑白 0.001Lux @F1.2 (ICR) | |
信噪比 | ≥50db(AGC OFF) | |
寬動態 | 120db，isp算法人臉局部曝光 | |
視頻編碼 | H.265 Main Profile編碼/H.264 BP/MP/HP編碼/MJPEG編碼 | |
圖像分辨率 | 主碼流 | 50Hz: 25fps (1920×1080,1280×720) 60Hz: 30fps (1920×1080,1280×720) |
次碼流 | 720*576，1-25(30)幀/秒/640*480，1-25(30)幀/秒 320*240，1-25(30)幀/秒 | |
功能 | ||
網頁端配置 | 支持 | |
設備遠程升級 | 支持 | |
部署方式 | 支持公網、局域網使用 | |
常規參數 | ||
工作溫度 | -30℃ - +60℃（測溫環境溫度：+16℃- +40℃） | |
工作濕度 | 0～90%相對濕度,無冷凝 | |
鹽霧等級 | Rp6級以上 | |
抗靜電 | 接觸±6KV，空氣±8KV | |
供電 | DC12V/2A | |
防護等級 | IP42 | |
設備功率 | 20W(MAX) | |
屏幕規格 | 8寸IPS高清屏 | |

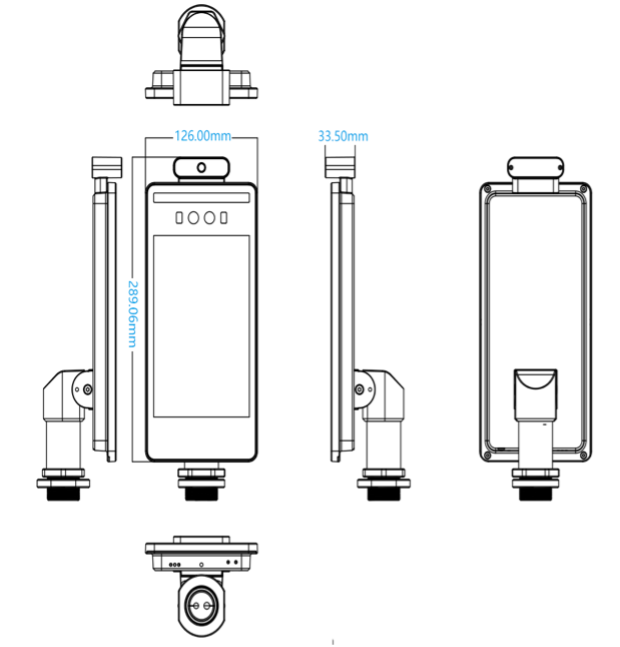

產品尺寸：

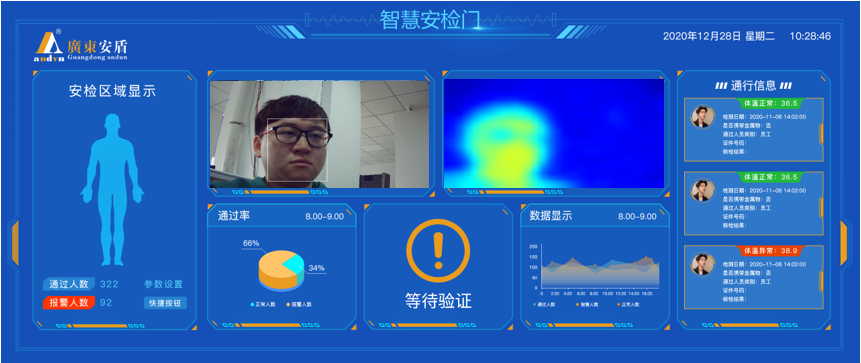

軟件界面：
閘機參數（選配）：
材料 | 304不銹鋼 |
柱體 | 直徑168MM 高度1050MM |
通道寬 | ≦1200MM |
驅動電壓 | 24V |
驅動信號 | 12V干接點 |
通行速度 | 35人/分 |
輸入接口 | 開關量信號 |
通信接口 | RS485/TCP/IP |

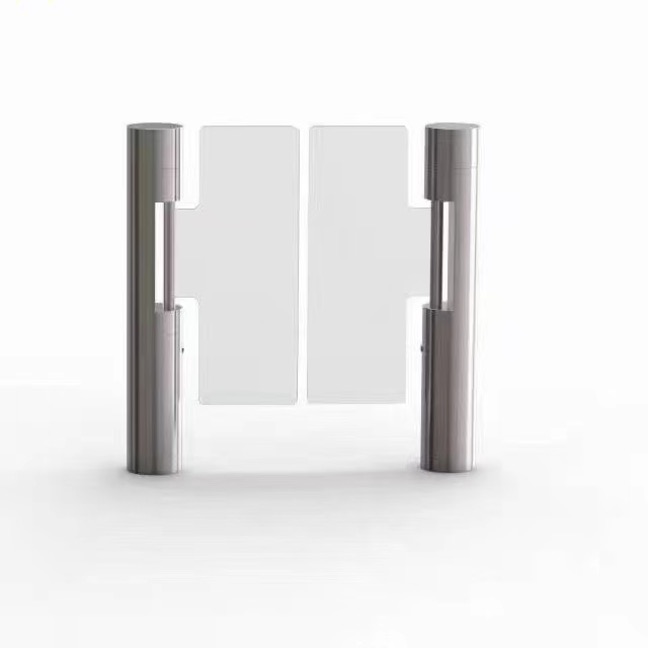

閘機尺寸及示意圖：
